ОГНЕЗАЩИТА ТРУБОК КОНДИЦИОНИРОВАНИЯ

ОГНЕЗАЩИТА ТРУБОК КОНДИЦИОНИРОВАНИЯ - PRO-CONDITION (REI 150)

PRO-CONDITION — сертифицированная огнезащита трубок кондиционирования (фреонопроводов), разработанная в соответствии с СП 60.13330.2020

Согласно пункту 8.18 СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» требуется огнезащищать трубки кондиционирования (фреонопроводы).

Мы нашли решение!
Наша компания разработала и выпустила PRO-CONDITION — комплексную систему огнезащиты фреонопроводов, созданную специально для соблюдения требований действующего законодательства в сфере пожарной безопасности.

PRO-CONDITION — это не просто продукт. Это запатентованная технология, разработанная и защищённая исключительными правами нашей компании. Официальный патент подтверждает инновационный характер решения и гарантирует его соответствие самым высоким стандартам пожарной и технической безопасности.

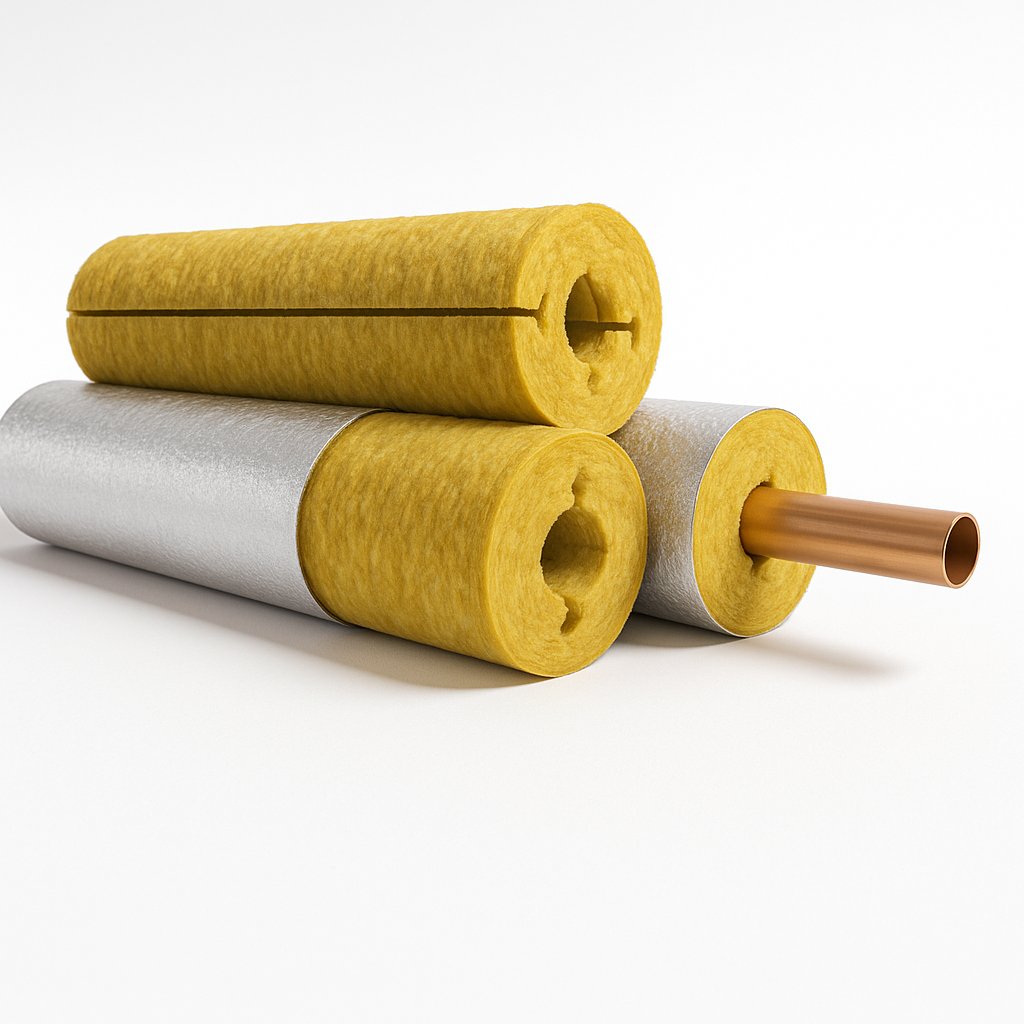

PRO-CONDITION - комплексная система огнезащиты трубок кондиционирования, состоящая из теплоогнезащитного цилиндра PRO-PIPE и высокотемпературного огнеупорного герметика PRO-FIX.

КОМПОНЕНТЫ СИСТЕМЫ:

Теплоогнезащитный цилиндр PRO-PIPE:

Цилиндр используется для огнезащиты фреонопроводов систем кондиционирования, эксплуатируемых в жилых, общественных и производственных зданиях, на объектах энергетики и в других технологических системах.

Герметик высокотемпературный огнеупорный PRO-FIX:

Герметик предназначается для использования в качестве клеевой основы при монтаже систем комплексной огнезащиты фреонопроводов систем кондиционирования, а также прохода через огнестойкие конструкции зданий исооружений.

Группа горючести: НГ
Пределы огнестойкости: REI 150
Внутренний диаметр: 7-108 мм

Длина: 1 000 мм
Толщина: 20-50 мм
Плотность: 120 кг/м³

Температура применения: от -60⁰С до +900⁰С
Коэффициент теплопроводности:

Плотность, кг/м³	*Коэффициент теплопроводности при различных температурах, Вт/мС**
Плотность, кг/м³	λ₂₅	λ₁₂₅	λ₃₀₀
120	0,037	0,049	0,095

прргщдлдлждл

пппппппппппппппппп

пнголодлж

Для стальных труб:

Для стальных труб
Условный диаметр труб, мм	Наружный диаметр труб, мм		Внутрен-ний диаметр изоляции, мм	Расход герметика для водогазо-проводных, кг/м	Расход герметика для электро-сварных, кг/м
Условный диаметр труб, мм	Водогазо-проводные	Электро-сварные	Внутрен-ний диаметр изоляции, мм	Расход герметика для водогазо-проводных, кг/м	Расход герметика для электро-сварных, кг/м
10	17	16	18	0,21	0,42
15	21,3	20	21	0,03	0,21
20	26,8	26	28	0,25	0,42
25	33,5	32	35	0,31	0,63
32	42,3	42	42	0,56	0,03
40	48	45	48	0,03	0,63
50		57	57		0,03
65		76	76		0,03
80		89	89		0,03
90		102	102		0,03
100		108	108		0,03
125		133	133		0,03
150		159	159		0,03

ооооо

Для медных труб:

Для медных труб
Наружный диаметр труб, мм	Внутренний диаметр изоляции, мм	Расход герметика, кг/м
6,35	7	0,2
9,52	10	0,1
12,70	13	0,07
15,89	16	0,03
19,05	20	0,2
22,23	23	0,2
25,40	26	0,13
28,57	29	0,1
34,92	35	0,02
41,27	42	0,2
53,97	54	0,01
66,68	67	0,3
79,38	80	0,2
92,08	93	0,2
104,73	105	0,06

Виды обкладки

Кашированные неармированной фольгой (НГ)

МОНТАЖ МАТЕРИАЛА:

1. На подготовленную поверхность защищаемых фреонопроводов вместе с цилиндрами PRO-PIPE наносят герметик PRO-FIX.
2. Цилиндры PRO-PIPE фиксируют на фреонопроводе при помощи хомутов из оцинкованной металлической проволоки PRO-Voloka или металлическими стяжками BOS-Buckle.
3. Монтажные стыки материала PRO-PIPE закрепляют алюминиевым скотчем BOS-Master.
4. Цилиндры PRO-PIPE монтируют на трубу через внешний продольный разрез, торцы цилиндров должны быть ровными, между цилиндрами не должно быть трещин и зазоров, неровности необходимо срезать ножом.
5. Герметик вводят в шов по всей его глубине, плотно прижав второй стороной цилиндра.
6. Цилиндры стягивают на фреонопроводе при помощи хомутов PRO-Voloka или металлическими стяжками BOS-Buckle. Расстояние между хомутами из проволоки или стяжками не должно превышать 300-400 мм.
